Силовые управляющие блоки, или диммеры - это устройства, распределяющие электрическую нагрузку потребителей и управляющие мощностью осветительных каналов. Под определением диммерная функция осветительного прибора следует понимать аппаратную опцию, которая дает возможность дистанционно изменять мощность источника света конкретного прибора.

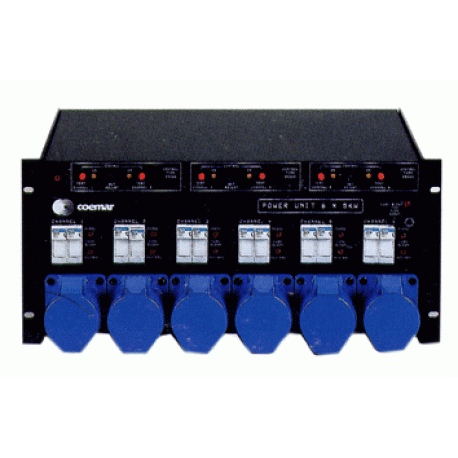

Coemar Factor Skin dimmer pack, диммеры Коемар (Coemar Power Unit 6x2 kWt)


С появлением диммерных устройств начала свое развитие управляемая осветительная техника. В определенном смысле это была истинная революция в освещении. Стало возможным использование для формирования светового пространства фиксированного количества осветительных приборов при этом без потери динамики. Эти приборы по принципу своего действия еще и самые консервативные. Конечно, "начинка" совершенствуется, как и все на свете, но основная идея неизменна. Есть нагрузка, есть управляющий элемент и есть орган управления. Все начиналось с реостатов - чувствуете, как повеяло стариной! Монстрические и электрически опасные, но невероятно надежные, реостаты верой и правдой служили Мельпомене, пока прогресс не затронул и театральную технику. Я не беру во внимание еще более древние устройства, такие как рубильники и коммутаторы, поскольку они не содержали управляющих органов и к данному обзору не относятся, хотя до появления реостатов существовали и такие системы. Современный принцип управления мощностью основан на общеизвестных и легендарных свойствах полупроводников, в частности тиристоров и семисторов, которые и являются по сей день основным управляющим элементом всей современной диммерной техники. В отличие от транзисторов у этих элементов полупроводниковый канал может прокачивать значительную мощность, не требуя особого охлаждения, при этом схема управления таким каналом проста. Подробно останавливаться на внутренних физических процессах, происходящих в тиристорах и семисторах, в рамках данной обзорной статьи не будем. Главная задача - разобраться в многообразии данных устройств, помочь определиться, что кому нужно в конкретных обстоятельствах. Начнем по традиции с классификации. По способу управления нагрузочными каналами современные диммерные устройства можно подразделить на аналоговые и цифровые.

Коротко остановимся на каждом из классов. Исторически, естественно, первыми появились аналоговые диммерные блоки. Каждый диммер внутри имеет электронную схему, состоящую из силовой части и схемы управления. В силовой части основным элементом является тиристорный (семисторный или транзисторный) узел с обслуживающими элементами, а схема управления представляет собой электронный блок, призванный формировать управляющий (операторский) электрический сигнал в форму, необходимую для силовой части. В первом случае управляющий сигнал есть не что иное, как градированное постоянное напряжение или ток, органом же управления, как правило, является потенциометр - близкий родственник реостату, но более элегантный.

Аналоговые диммера отличаются высокой надежностью и выносливостью и до сих пор выпускаются некоторыми фирмами. Кроме того, в силу своей простоты они дешевы, что тоже немаловажно. Главный недостаток таких блоков - громоздкое подключение выносного пульта, т. к. кабель управления при таком подключении может содержать до нескольких десятков проводов. Можно только представить, во что это в итоге выльется, если количество нагрузочных каналов достигает сотни (например, в театрах или на концертных площадках). Из-за этих проблем, аналоговые диммера "сжались" до пределов "два в одном", т. е. в совмещенные блоки управления, где органы управления и силовая часть расположены в одном корпусе, именно в таком виде они и дошли до наших дней. Как правило, совмещенные блоки используются на малых и средних площадках (в клубах, дискотеках и т. п.), их можно рекомендовать инсталляторам, работающим с "небогатым" заказчиком.

Аналоговые диммера с выносными пультами управления тоже выпускаются, но их можно считать уже прошлым и если бы, повторяю, не их замечательная цена, они давно бы исчезли с рынка.

Цифровые устройства во всех отношениях превосходят аналоговых братьев. Они появились благодаря изобретениям великого DMX 512 и ему подобных протоколов управляющих сигналов. Такое изобретение вообще перевернуло всю осветительную технику и позволило ей приблизиться к прогрессивной компьютерной системе управления. Силовая часть в принципе осталась неизменной, а вот схема управления очень усложнилась.

Теперь блок управления - это сложная процессорная схема, позволяющая не только управлять, но и программировать процесс. Кроме того, стало возможным моделирование самой формы управляющего сигнала, поступающего на силовой (семисторный) блок. Изменение мощности на нагрузке по закону "треугольника", "трапеции", "пилы", "колокола" и т. д. еще больше расширили функциональные возможности диммеров применительно к самым взыскательным требованиям художников-осветителей. Цифровой управляющий сигнал позволил пакетировать устройства, объединяя их в целые системы из большого количества модифицированных блоков. При этом управление любым количеством каналов осуществляется по одному тоненькому кабелю всего о трех жилах. Вообще, надо сказать, вся техника стремится к унификации и универсальности. Появление цифровых систем управления привело к появлению "супернавороченных" пультов, в связи с чем постепенно отпадает надобность чрезмерно усложнять сами диммера. Вся электроника как будто переместилась во вне, а диммер вернулся к своему изначальному состоянию.

Это, безусловно, правильно, у диммеров хватает своих проблем и задач - надо управлять мощностью! Думают пусть другие.

По способу подключения диммерных блоков к электропитанию диммеры можно подразделить на однофазные, двухфазные, трехфазные.

Тут все понятно. И все же остановимся на некоторых моментах.

Поскольку управляемая мощность может быть очень велика, а возможности семисторных, тиристорных блоков не безграничны, необходимо с этим считаться. Чтобы была возможность распределения (разгрузки по мощности) блоков управления без потерь габаритов аппарата, диммера выпускаются в этих трех модификациях. Там, где общая коммутируемая мощность на каналах действительно велика, как правило, используют трех- или двухфазные диммера.

Однофазные же диммера (кроме особых случаев) обычно маломощные устройства. Следует учесть и еще один важный момент. Там, где рядом звуковой тракт, диммера лучше подключать на независимые фазы. В противном случае возможны наводки на звуковую часть. Естественно, в таком случае трехфазная система нежелательна. Некоторые современные модели диммеров имеют систему подавления помех, но они ощутимо дороже обычных и не всегда по этой причине могут использоваться при инсталляции.

Следующее подразделение: стационарные и туровые диммера.

Первые подразумевают установку без возможности дальнейшего перемещения или перекоммутации. Вторые работают в гастрольном режиме. Они могут ничем не отличаться внутренне - тут важна как раз внешняя сторона. Туровые варианты, понятно, крепче механически, у них продумана надежная система быстрого подключения и защита от форс-мажора, т. е. от погоды, пивных бутылок, шаловливых ручек и т. п. Диммерные блоки в основном конструктивно унифицированы, предусмотрена установка в стандартизированный рэк. Существуют настенные и подвесные варианты, которые иногда весьма удобны.

Далее диммера можно подразделить на автономные и блочные.

Автономные работают как отдельные устройства, нет возможности их адресации и объединения с другими блоками по сигналу управления.

Блочные части, наоборот, можно объединять в целую систему, адресовать и управлять с одного общего пульта. При этом они могут работать автономно, если нет необходимости в большом числе каналов.

Еще одно подразделение - диммера со встроенным блоком управления, с управлением от выносного пульта и совмещенные.

Тут комментарии, как говорится, излишни.

Еще одна небольшая группа специализированных устройств узкого применения - т. н. контроллеры. Эти устройства управляют маломощными нагрузками, что-то вроде всем известного дюралайта или ламп накаливания елочных гирлянд.

Очень близкая по назначению к диммерам группа устройств - типа Switchers, т. е. блоки прямых включений БПВ. БПВ отличаются от диммеров отсутствием схемы управления. Мощности каналов нагрузок включаются прямой подачей на семисторы фиксированного управляющего сигнала кнопкой, расположенной на передней панели прибора.

В заключение классификации несколько слов о некоторых сопутствующих особенностях. При выборе диммерных блоков стоит поинтересоваться, есть ли у них защита от короткого замыкания по выходу (она может быть организована электронно или электромеханически - плавкий предохранитель или автомат), возможно ли видимое отключение от питающей сети по всем вводным фазам, есть ли индикация перегрузки, и, самое главное, на подключение какого вида нагрузки он рассчитан. Нагрузка, как известно, может быть индуктивная или резистивная (для нашего случая). Как правило, современные диммера позволяют работать с теми и другими, только не следует забывать, что при номинальной канальной мощности индуктивная нагрузка меньше, чем возможная резистивная. Обычно в паспорте указываются и та и другая. Резистивная нагрузка - это наши ПТСы, СВТГ и параблайзеры, а индуктивная - это пинспоты, "галогенки" с трансформаторами и т. д.

В качестве органов управления автономных диммерных блоков на передней панели могут располагаться потенциометры и кнопки, отсюда фейдерные и кнопочные блоки. Ну прямо как в пультах! Кнопочные блоки бесспорно удобнее и эргономичнее, да и выглядят солиднее. В варианте блочных диммеров иногда вообще может не быть никаких органов управления. Все управление происходит централизованно, с общего выносного пульта. Способ подключение каналов управления тоже отличается в разных моделях. Это могут быть клеммные колодки, силовые разъемы, "вилочные - розеточные" соединения и даже специальные зажимы. Очевидно, что для туровых вариантов предпочтительнее общий разъем, для всех остальных - по усмотрению.

Инженерия подключения диммерных блоков - вещь незатейливая. Ну определились с количеством и мощностью нагрузочных каналов, побеседовали со "звуковиками" по вопросам общего питания всей системы, определили предпочтительное количество вводных фаз, осуществили выбор модели (исходя из предложенных денежных средств), нашли удобное место для установки и согласно приложенной инструкции произвели монтажные работы. Дальше немного возни с кодировкой (если требуется), устранение путаницы с каналами (зависит от квалификации специалиста) - и все!

Фирм, производящих диммерную продукцию всех видов, великое множество. Просто перечислю все, что помню: ADB, Coemar , Dove Sistems, ETC, Electronics Diversified, LyteQuest, Leprecon/CAE INC, Leviton/ECT, Lightronics INC, Lite Puter Enterprises CO, Lowel-Light, Malighting, MFG, NSI, Pulsar, Robert Juliat, Star Way, Strand Lighting, FAL, VMB, Zero 88; и российские ArtMaster, Imlight, Lightmaster, Light Point, Sistema, GTL, "АртСвет", "Данила-Мастер", "Протон", "Фотон". Простите, если кого забыл.

К сожалению, далеко не все из перечисленных иностранных фирм-производителей представлены на нашем рынке, но и того, что есть, вполне достаточно для самых взыскательных вкусов. Надо сказать, что российские производители значительно продвинулись в производстве диммерной продукции, она стала вполне конкурентоспособной. Иными словами, в этой части техники шоу-индустрии мы впереди планеты всей в рамках нашей любимой страны.

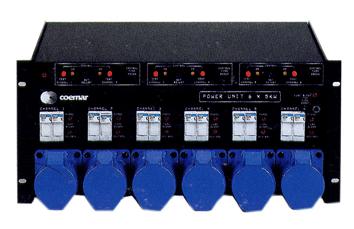

Coemar Factor Skin dimmer pack, диммеры Коемар (Coemar Power Unit 6x2 kWt)
